4J58合金钢是一种在室温至600℃范围内具有特定膨胀系数的精密合金。其膨胀系数在环境温度下与钢和铸铁基本一致。相近牌号包括俄罗斯58H-BИ、法国N58，技术标准为YB/T 5238-1993 [1]。

该合金为奥氏体组织，实际晶粒度应为4～6级。具有尺寸稳定性好、耐蚀性以及良好的热加工、冷加工和焊接性能。主要用于制作精密线纹尺和固定在座标镗床上的刻线尺 。

理化性质。

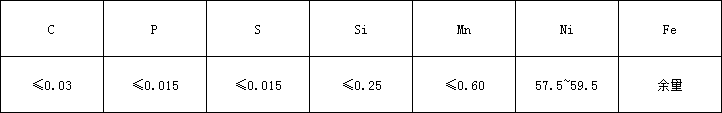

        4J58是在室温至600℃温度范围内，具有一定膨胀系数的合金。在环境温度下与钢和铸铁的膨胀系数基本一致。其化学成分（%）为：C ≤0.03，P ≤0.015，S ≤0.015，Mn ≤0.60，Si ≤0.25，Ni 57.5～59.5，Fe 余量。在平均线膨胀系数达到标准规定条件下，允许镍含量偏离上表规定范围。技术标准为YB/T 5238-1993《线纹尺合金4J58技术条件》 [1]。

4J58合金的熔化温度范围为1430～1450℃，热导率为20.9W/(m•℃)，线膨胀系数α1(20～100℃)为(11.1～11.9)×10-6℃-1，密度为8.32g/cm3，电阻率为0.3μΩ·m，居里点约为600℃。合金在大气、淡水和海水中有较好的耐腐蚀性 [1]。

合金在退火态常温下的拉伸强度为550 MPa，屈服强度为206 MPa，延伸率为35%，弹性模量为150 GPa 。

组织结构

1、4J58相变温度

2、4J58时间-温度-组织转变曲线

3、4J58合金组织结构：合金为稳定的奥氏体组织。

4、4J58晶粒度：合金的实际晶粒度应为4～6级，在同一个磁场内不允许出现3个级别的晶粒。

合金中心疏松应小于1级。其氧化物、氮化物总量应不大于1级。

制备方法

4J58合金的熔炼与铸造工艺为用非真空感应炉、电弧炉熔炼后，再进行电渣重溶。

其热处理制度为标准规定的膨胀系数性能检验试样在氢气或真空中加热到900℃±20℃，保温1h，以不大于5℃/min速度冷至200℃以下出炉。

工艺性能与要求

1、4J58成形性能：合金具有良好的热加工和冷加工性能。

2、4J58焊接性能：合金具有良好的焊接性能。

3、4J58零件热处理工艺：零件在刨、磨加工时，应进行多次反复热处理，以达到均匀组织，消除内应力，保证长期使用中尺寸稳定性。

4、4J58表面处理工艺：表面处理可采用喷砂、抛光或酸洗。

5、4J58切削加工与磨削性能：合金具有良好的切削加工、磨削、抛光及刻线性能。

应用领域

4J58合金性能稳定，主要用来制作在室温（20℃）传递标准长度的精密线纹尺（标准尺），以及制作固定在座标镗床床身上的刻线尺。

品种规格与供应状态：

1、品种分类：上海中镍特种合金可生产各种规格的无缝管、钢板、圆钢、锻件、法兰、圆环、焊管、钢带、丝材及配套焊材。

2、交货状态：无缝管：固溶+酸白，长度可定尺；板材：固溶、酸洗、切边；焊管：固溶酸白+RT%探伤，锻件：退火+车光；棒材以锻轧状态、表面磨光或车光；带材经冷轧、固溶软态、去氧化皮交货；丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。
