N07080——沉淀硬化型镍基高温合金，至今仍是航空、能源等领域的关键高温材料

在航空发动机涡轮叶片的离心载荷下、在燃气轮机高温紧固件的持续预紧力中、在核反应堆蒸汽发生器管支架的辐照环境下——当温度攀升至700℃以上时，普通耐热钢和固溶强化型合金已开始显著软化，而N07080却能在这一高温区间保持卓越的强度和抗蠕变性能。N07080（UNS N07080 / W.Nr. 2.4952，国内牌号GH4080A/GH80A）是一种经典的沉淀硬化型镍-铬基高温合金，由英国Mond Nickel公司于20世纪40年代中期开发，是现代镍基高温合金发展史上的里程碑式材料之一。作为Nimonic系列的第二个牌号，它是在Nimonic 75的基础上通过大幅提高铝、钛含量并引入钴而诞生的，旨在满足航空发动机涡轮叶片对更高高温强度的迫切需求。该合金以γ′相（Ni₃(Al,Ti)）为主要强化相，奠定了现代涡轮叶片合金的设计基础。N07080曾在20世纪50至70年代广泛应用于早期喷气发动机，至今仍在工业燃气轮机、汽车增压器及高温紧固件领域发挥重要作用。本文将围绕N07080的牌号标准、化学成分、物理力学性能、γ′相强化机理、抗氧化特性、热处理工艺、加工焊接特性及典型应用领域，为读者呈现一份关于这一“γ′相沉淀硬化合金里程碑”的完整技术画像。

一、N07080概述：牌号定位与国际标准对标

N07080属于镍-铬（Ni-Cr）基沉淀硬化型变形高温合金，是Nimonic系列中最早实现γ′相沉淀强化的核心牌号。作为Nimonic系列的第二个牌号，它是在Alloy 75的基础上通过大幅提高铝、钛含量并引入钴而诞生的，旨在满足航空发动机涡轮叶片对更高高温强度的迫切需求。该合金以γ′相（Ni₃(Al,Ti)）为主要强化相，奠定了现代涡轮叶片合金的设计基础。其核心定位是在700–800℃范围内提供优异的抗蠕变、抗疲劳性能和良好的抗氧化能力，被广泛用于航空发动机、燃气轮机等热端部件。

在全球牌号对标方面，N07080拥有完整的牌号对应体系：中国对应GH4080A/GH80A（GB/T 14992），美国对应UNS N07080，德国/欧洲对应W.Nr. 2.4952 / 2.4631 / NiCr20TiAl，英国对应NA20、DTD736B，法国对应NC20TA、ATG S3，国际ISO对应NW7080。执行标准涵盖ASTM B637（棒材/锻件）、AMS 5670/5832、BS HR5、GB/T 25828等。该合金在815℃以下具有优良的抗蠕变和抗氧化性能，可用于燃气轮机部件如叶片、环件和盘件等。其他应用包括要求在温度和应力限制环境下工作的螺栓、燃烧发动机排气阀及其他高强度零件。

二、化学成分——“γ′沉淀强化为核心，辅以固溶与晶界强化”的典型设计

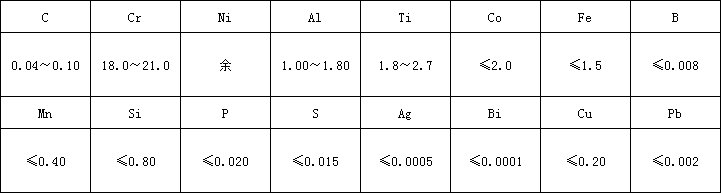

N07080的化学成分设计体现了早期镍基高温合金“以γ′沉淀强化为核心，辅以固溶与晶界强化”的典型思路。该合金不含钼、钨等高密度难熔元素，主要依靠Cr-Al-Ti体系实现强化，这使得其密度相对较低（约8.19 g/cm³），同时仍保持良好的高温性能。下表列出了N07080的典型化学成分及核心作用：

设计精妙之处在于：铝和钛的含量之和（Al+Ti）通常在3.0%~4.5%左右，通过精确控制Al/Ti比值（约0.6–0.8），可以调节γ′相的形态、尺寸和稳定性，进而优化合金的强度和塑性匹配。铝是γ′相的主要形成元素，能提高其热稳定性和反相畴边界能；钛则增加γ′相的数量并优化其与基体的共格性。与Nimonic 75相比，Al的加入使γ′相从单一的Ni₃Ti转变为Ni₃(Al,Ti)，体积分数提升至15%~20%，且热稳定性显著增强，这是其高温强度跨越式提升的根源。

三、物理性能

N07080的物理性能表现出典型的奥氏体合金特征，随温度变化明显。以下表格汇总了其主要物理指标：

N07080的密度约8.19 g/cm³，低于许多含钼/钨的镍基高温合金，有利于轻量化设计。其热导率随温度升高而增加，室温下约为11.2~14.2 W/(m·K)，800℃时可达约25.1 W/(m·K)。20–100℃线膨胀系数约为12.6×10⁻⁶ /K，20–800℃平均线膨胀系数约为15.0×10⁻⁶ /K。这些物理参数为部件的热设计、装配间隙控制和热应力分析提供了基础数据。该合金在固溶处理态下为完全奥氏体组织，无磁性，适用于需要避免电磁干扰的应用场景。

四、力学性能——700~800℃高温强度的标杆

N07080的性能突破在于实现了700~800℃高温强度与抗氧化性的协同提升，填补了Nimonic 75（上限750℃）与Nimonic 90（下限800℃）之间的空白。以下表格汇总了其室温及高温力学性能：

在室温下，N07080呈现“超高强度、良好塑性”的特征——经固溶+时效处理后抗拉强度可达965~1250 MPa，屈服强度620~780 MPa，延伸率20~30%。其真正优势在于750~815℃高温下的性能保持能力。在750℃时，抗拉强度仍能保持在680~900 MPa以上，屈服强度≥450~600 MPa。在815℃以下具有优异的抗蠕变性能，能在高应力下长时间服役。

在蠕变持久性能方面，750℃/300MPa条件下断裂时间可达数百小时，是涡轮叶片用钢的入门级标准。在750℃/340MPa条件下持久≥23小时。在800℃、150MPa应力下的持久寿命超过500小时，蠕变速率低于5×10⁻⁸ s⁻¹，较Nimonic 75提升2倍以上。在疲劳性能方面，750℃高周疲劳≥300 MPa；在750℃、应变幅0.6%的条件下，疲劳寿命可达10⁵次。

N07080在550~700℃温度区间的应力松弛率极低，这一特性使其成为高温螺栓/紧固件材料的核心优势。经弹簧回火处理后，抗拉强度可达1300~1800 N/mm²，适用于高温弹簧应用。

五、强化机理——γ′相主导的沉淀强化体系

N07080的卓越性能源于其独特的γ′相沉淀强化机制，这一设计奠定了现代涡轮叶片合金的经典范式。

γ′相沉淀强化是该合金的主导强化机制。铝和钛与镍结合，在时效处理过程中析出L1₂型有序γ′相［Ni₃(Al,Ti)］。γ′相呈球形或立方体形，尺寸约20~100nm，均匀分布于基体中，与基体保持共格关系。γ′相的体积分数约为15%~20%。通过阻碍位错运动实现高强度。

在固溶强化方面，钴（≤2.0%）通过原子尺寸差异产生晶格畸变，提高基体的屈服强度。更重要的是，钴能提高γ′相的溶解温度，减缓其在高温下的粗化速率，从而增强合金的长期热稳定性。

在晶界强化方面，碳（0.04~0.10%）形成MC型碳化物（TiC）和M₂₃C₆型碳化物，主要沿晶界呈断续链状分布，起到钉扎晶界、阻碍晶界滑移的作用。硼（≤0.008%）强烈偏聚于晶界，填充晶界空位，显著提高晶界结合力和持久寿命。锆（≤0.15%）同样偏聚于晶界，降低晶界能，抑制晶界空洞的形核与长大，改善蠕变塑性。经标准热处理后，其组织呈现γ基体+γ′强化相+晶界碳化物的三元结构。

与同期其他高温合金相比，N07080的微观组织具有两大独特性：一是γ′相中Al/Ti比可控，Al-rich γ′相抗氧化性更强，Ti-rich γ′相强度更高，可根据应用需求灵活调整；二是晶界碳化物尺寸细小（1~3μm），无连续网状分布，避免了Nimonic 75中常见的晶界脆化问题。

六、耐腐蚀与抗氧化性能——最突出的核心优势

N07080最突出的优势之一在于其卓越的高温抗氧化性。18~21%的铬在高温下表面迅速生成致密且自愈合的Cr₂O₃氧化膜。在连续氧化气氛中，N07080于850℃以下生成稳定Cr₂O₃膜，800℃氧化速率约0.047g/(m²·h)，100h氧化增重极低且不剥落；断续工作抗氧化至950℃。在含硫气氛中，高铬含量有助于抵抗硫化腐蚀。该合金在700℃以下具有优异的高温抗氧化性和抗腐蚀性，在650~850℃范围内具有良好的抗氧化性能。

在抗热腐蚀方面，对高温燃气冲刷具有良好的抗腐蚀能力。在含硫气氛中，高镍含量使其不易发生硫化腐蚀。在抗热疲劳方面，对热疲劳具有良好的抵抗能力。

关键限制：在耐蚀性方面，不耐浓HCl/强还原性酸；在Cl⁻环境下点蚀弱于Alloy 825/926。在含硫（S）气氛中禁用（＞650℃时硫化腐蚀极快），必须用氮气/氩气保护或氧化性洁净空气。

七、热处理工艺——实现强化的关键

N07080的性能高度依赖于精确的固溶+时效热处理工艺。以下表格汇总了其标准热处理工艺：

热处理核心原则：若固溶温度超过1100℃，会导致γ′相完全溶解且晶粒异常长大（晶粒度>ASTM 2级），显著降低韧性；若时效温度高于750℃，γ′相会发生Ostwald熟化（粗化），强度下降10%~15%。因此，工业生产中需严格控制热处理窗口。需特别注意的是：该合金对晶粒度敏感，晶粒度5~7级有利于后续时效强化。

八、加工与焊接特性——良好的工艺性能

1. 冷热加工性能

N07080具有良好的热塑性，锻造温度范围通常在1050℃~1150℃之间。由于其高温强度高，热加工变形抗力大，需采用大功率锻造设备。船舶、飞机、坦克用柴油机的排气阀主要用N07080锻成，在高温下强度高、变形抗力大，增加了锻造成形的难度。

在冷加工方面，材料强度高，需大吨位设备，建议多道次成形并中间退火。固溶态（软态）塑性最好，适合进行冷拉、冷镦、绕制弹簧。该合金冷、热加工性能良好。

2. 焊接

N07080焊接性良好。可采用氩弧焊（TIG），需匹配同质焊丝，焊后必须进行时效处理恢复强度。焊接性能良好，无热裂纹，焊后时效可恢复性能。焊接应在固溶态进行，焊后进行700℃/2~4h消除应力处理，以恢复耐蚀与强度。大型或复杂的焊接结构件可在870℃退火1小时以消除焊接应力。焊接接头拉伸强度可达766 MPa。

3. 切削加工

N07080属于典型的难加工材料，由于其优异的高温强度、低热扩散率和加工硬化特性，切削加工颇具挑战性。推荐使用硬质合金或涂层刀具进行切削加工，可降低切削力并延长刀具寿命。在油雾喷射环境下，切削速度60 m/min可获得最佳的刀具寿命和表面完整性。

4. 供货形态

N07080的供货形态极为丰富：热轧和锻造棒材、冷拉棒材、热轧板材、冷轧板材、带材（常见厚度0.5mm–4.0mm）、丝材（Φ0.1mm~Φ8.0mm）、紧固件以及环件。

九、典型应用领域

凭借其700~800℃高强度、优异抗蠕变性能、良好抗氧化性与出色工艺性能的综合优势，N07080广泛应用于以下领域：

航空航天——最核心应用

航空发动机涡轮叶片（低压涡轮）、导向叶片——这是N07080最经典的应用场景。涡轮盘、环形件、燃烧室火焰筒、涡流器、整流叶片。高压压气机叶片、涡轮导向叶片（工作温度850℃以下）。发动机转子叶片、导向叶片支座、螺栓、叶片锁板等零件。

能源与动力

燃气轮机：燃烧室、火焰筒、涡轮叶片、高温紧固件。地面燃气轮机环形燃烧室衬套、过渡段、高温区域的紧固件和密封件。汽轮机高压内缸紧固螺栓——自20世纪60年代中期以来，N07080已成功用作汽轮机螺栓材料，Parsons公司目前有超过10,000颗N07080螺栓在役，全球范围内仅发生75次螺栓失效。核反应堆：蒸汽发生器传热管支撑板、压紧弹簧（需抗辐照和高温腐蚀）。核锅炉管支架。

汽车工业

高性能汽油发动机的排气门、涡轮增压器密封环。涡轮增压器叶轮/壳体、高温螺栓。汽车增压器及高温紧固件。

高温弹簧与紧固件

要求耐松弛的弹簧和螺旋弹簧。750℃以下工作的航空发动机螺栓、管夹。高温紧固件工作温度可达800℃。适用于高温弹簧，特别是在持续应力下工作的工况。

十、选型定位与对比

以下表格直观对比了N07080与同领域其他典型高温合金的关键性能差异：

选型建议：优先选用N07080的工况包括700~800℃高温承力+抗松弛要求（涡轮叶片、高温螺栓、弹簧）；需要在750℃保持高强度的航空发动机和燃气轮机热端部件；对成本敏感但要求高于固溶强化型合金的场景。慎用场景包括温度长期超过815℃的工况（γ′相粗化导致强度下降）；需要800℃以上耐蚀性的工况（此时Inconel 625更合适）；强还原性酸或高浓度Cl⁻腐蚀环境。

N07080作为一种沉淀硬化型镍基高温合金，其核心价值在于在700~815℃的温度区间内，以γ′相沉淀强化机制实现了高温强度、抗蠕变性能、抗氧化性与良好工艺性能的卓越平衡。从成分设计来看，高镍（≥69%）确保了奥氏体组织的极端热稳定性；高铬（18~21%）形成致密Cr₂O₃保护膜，提供了850℃级抗氧化骨架；钛（1.8~2.7%）+铝（1.0~1.8%）形成体积分数15~20%的γ′强化相——这是其高温强度的根本来源；钴（≤2.0%）提高γ′相溶解温度、减缓粗化速率；碳、硼、锆实现晶界强化——这一“镍稳基体、铬赋抗氧化、钛铝γ′强化、钴稳组织、微量晶界强化”的五维配方，使其在高温性能与工艺性之间取得了经典的最佳平衡点。从性能表现来看，N07080在750℃仍保持≥680~900 MPa的抗拉强度；在815℃/100MPa条件下仍具有可观的持久强度；在550~700℃区间抗松弛性能优异；在850℃以下具有卓越的抗氧化性能。从工艺性能来看，N07080冷热加工性能良好，焊接性优良——焊后时效即可恢复性能。自20世纪40年代中期问世以来，N07080历经超过80年的工程验证，至今仍是航空发动机涡轮叶片、燃气轮机高温螺栓、核反应堆紧固件等700~815℃高温工况最具性价比、最可靠的沉淀硬化型镍基高温合金之一。作为γ′相沉淀硬化合金的奠基之作，N07080在现代高温合金发展史上占据着不可替代的里程碑地位。
